JC-XS-01 智能型电机综合测试系统（电涡流测功机）- 直流电机
系统简介

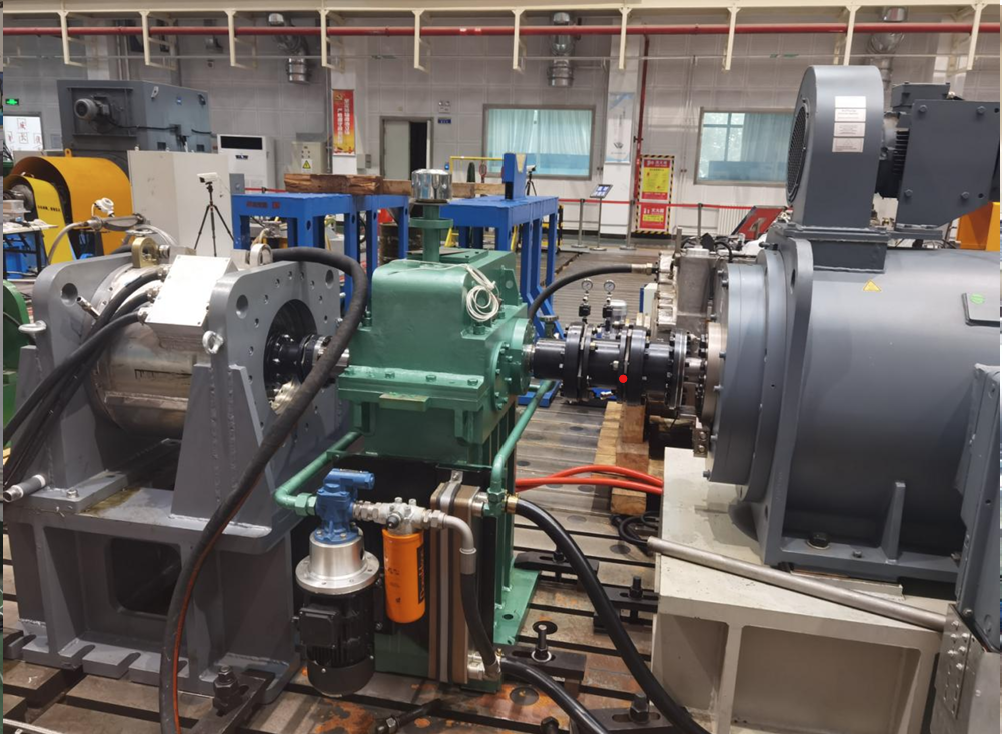

JC-XS-01智能型电机综合测试系统是一款专为直流电机性能评估设计的高精度、自动化测试平台。系统采用先进的电涡流测功机作为负载，结合高性能电气测量单元与智能化控制软件，可实现对电机的扭矩、转速、功率、电压、电流、温度等关键参数的全面、精准测量。系统集成度高，结构合理，适用于实验室研发、生产线质检及出厂测试等多种场景，为电机产品的性能验证和质量控制提供可靠的数据支持。
产品特性
- 高精度测量：配备高精度动态扭矩转速传感器、功率计及多路温度采集系统，电压、电流、功率测量精度达±1%，转速±0.2%，转矩±1%，确保测试数据准确可靠。
- 大功率负载能力：采用水冷式电涡流制动器，最大吸收功率达320kW，扭矩高达2000N.m，最高转速可达3600r/min，满足大功率直流电机的测试需求。
- 智能化控制与数据管理：搭载专业测试软件，支持参数设置、实时数据显示、曲线拟合、报表生成与打印，具备6路串口工控机，实现测试流程自动化与数据可追溯。

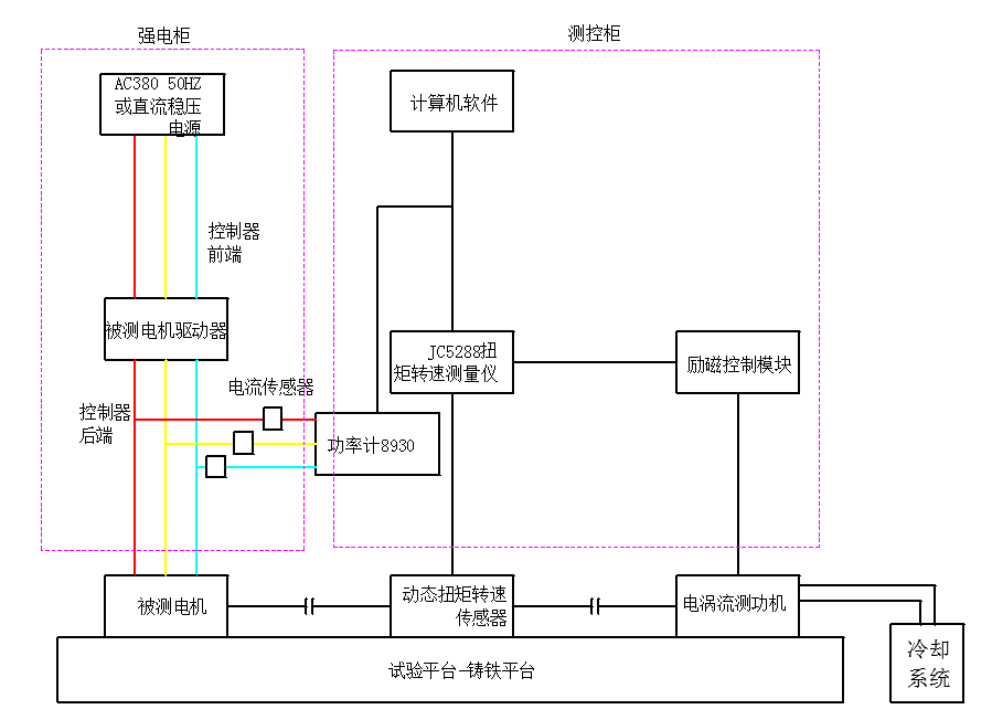

- 模块化设计，扩展性强：系统由机械、电气、冷却、测控等模块组成，结构清晰，维护方便；工装夹具非标定制，适配不同被测电机，灵活性高。
- 安全可靠：配备强电柜、安全防护罩及完善冷却系统，保障测试过程安全稳定；默认不提供线缆，支持按现场需求定制，确保安装规范。
机械部分
| 模块 | 子模块 | 规格参数 |
|---|---|---|
| 负载测功机 | 电涡流制动器 |
● 型号：2000N.m
● 最大吸收功率：320kW
● 额定转速：1500r/min
● 最高转速：3600r/min
● 转速范围：200-3600r/min
● 冷却方式：水冷
|
冷却系统
| 模块 | 子模块 | 规格参数 |
|---|---|---|
| 冷却系统 |
● 标准制冷量：≥105230kcal/h
● 压缩机功率：≥9.1KW×4
● 蒸发器类型：水箱盘管式蒸发器
|
机柜单元
| 模块 | 子模块 | 规格参数 |
|---|---|---|
| 立式测控柜 |
● 型号：JC-LS-32U
● 尺寸：586×600×1730mm
● 含电气控制电路部分
|
|
| 强电柜 |
● 直流通道做到600A，含柜体、断路器、接触器、线材、控制电路等
● 尺寸：1800×600×400mm
|
治具单元
| 模块 | 子模块 | 规格参数 |
|---|---|---|
| 试验平台 |
● 铸铁平台：2000×1000×200mm
● 配4套调平垫铁，带T行安装槽
|
|
| 被测工装夹具 |
● 非标定制，采用L型支架固定，按1款被测产品定制
|
|
| 电涡流测功机支架 |
● 非标定制，按电涡流测功机定制
|
|
| 膜片联轴器 |
● 联轴器（按要求配）
● 测功机端和被测端各1套
|
|
| 安全防护罩 |
● 采用2mm钢板制作，表面喷塑颜色为黄色
|
电气部分
| 模块 | 子模块 | 规格参数 |
|---|---|---|
| 仪器仪表单元 | 动态扭矩转速传感器 |
● 扭矩：2000N.m，转速：4000r/min
● 精度：转速 ±0.2%，转矩 ±1%
|
| 转矩转速测量仪 |
● 型号：带通讯接口
● 精度：转速 ±0.2%，转矩 ±1%
|
|
| 电压、电流、功率测量精度 |
±1%
|
|
| 测功机励磁控制模块 |
● 规格：180V 10A 模拟量信号
|
|
| 直流电阻测量仪 |
● 型号：5512B
● 量程：0-30kΩ（多档位自动切换）
● 精度：待补充
|
|
| 多路温度测量仪 |
● 8路温度监控
● 自带6套0.5*8m PT100温度传感器（-50~250℃）
|
|
| 功率计 |
● 型号：8930
● 带宽：0-100kHz
● 电压：1000V，电流：5A
|
|
| 高精度电流互感器 |
● 电流：600A
|
|
| 电源 | 程控直流稳压电源 |
● 功率：300kW
● 电压：0-500V 可调
● 电流：0-600A 可调
● 带485通讯
|
| 输出 |
● 输出3路三相380V，1路单相220V
|
电脑单元
| 模块 | 子模块 | 规格参数 |
|---|---|---|
| 液晶显示器 |
● 17寸液晶显示器
|
|
| 工控机 |
● i5处理器
● 内存：8G
● 硬盘：256G 固态硬盘
● 6个串口
|
软件单元
| 模块 | 子模块 | 功能说明 |
|---|---|---|
| 专业软件 |
● 支持测试参数设置与功能配置（详见技术规格书）
● 标准软件，如需定制修改需加人工费
● 具备数据处理、实时显示、报表生成、曲线拟合、打印等功能
|
售后服务
| 模块 | 子模块 | 说明 |
|---|---|---|
| 售后服务 |
● 提供系统安装、调试与操作培训
● 质保期内免费维修，质保期外提供有偿技术支持
● 远程协助与现场服务响应
|
现场安装材料及电缆线
| 说明 |
|---|
|
● 如需提供现场安装线缆，需客户提供具体长度，可按要求定制
● 默认不提供安装线缆
|
